Màu cấu trúc là màu được hình thành do sự tương tác giữa ánh sáng và cấu trúc micro-nano, có độ sáng cao, độ bão hòa cao và các đặc tính khác, nếu cấu trúc vi mô của sự hình thành màu cấu trúc không bị phá hủy thì màu cấu trúc sẽ không bao giờ phai. Điều quan trọng là giảm ô nhiễm do in và nhuộm truyền thống để phát triển sợi và vải thể hiện màu cấu trúc bằng phương pháp thể hiện màu cấu trúc.

Gần đây, một nhóm nghiên cứu tại Đại học Sư phạm Đông Trung Quốc đã sử dụng quy trình phun sơn để lắp ráp chính xác các tinh thể quang tử keo (PC) trong mỗi sợi của một polyester (PET) vải. Vải PC/PET có màu sắc bão hòa và bền, độ mềm tốt và độ thấm cao.

Các nhà nghiên cứu đã phát triển quy trình phun hai bước. Vải PET có thể được xem như những cấu trúc xốp có thứ bậc với các vết nứt lớn giữa các sợi và khoảng trống nhỏ giữa các sợi. Trong lần phun đầu tiên dung dịch keo SiO2, một màng chất lỏng mỏng nhanh chóng hình thành trên bề mặt vải PET, sau đó thể tích dung dịch keo hạn chế được hấp thụ hoàn toàn vào sợi xốp bằng lực mao dẫn. Khi dung môi bay hơi trong quá trình gia nhiệt, các hạt sẽ tự kết tủa để tạo thành PC keo lỏng, sau đó chuyển thành PC rắn nằm giữa các sợi. Trong lần phun chất kết dính PA tiếp theo, các hạt nano PA cũng được làm giàu trên bề mặt sợi PET chứa đầy các hạt SiO2 do tương tác mao dẫn tương tự. Khi mẫu được làm nóng trên nhiệt độ chuyển tiếp thủy tinh hóa và sau đó được làm lạnh đến nhiệt độ phòng, các hạt nano PA tan chảy, đông đặc và phủ lên cấu trúc PC và sợi PET, tạo ra vải PC/PET đầy màu sắc.

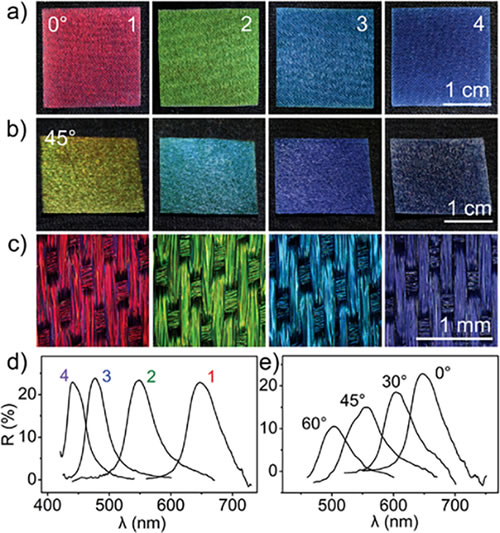

Người ta đã chứng minh rằng quá trình phun phun có thể tạo ra vải PC/PET có cấu trúc màu sắc đồng đều, vải bão hòa và đa dạng. Khi Góc tới và Góc phản xạ của ánh sáng thay đổi từ 0° đến 30°, 45° và 60°, bước sóng phản xạ của vải biến đổi PC màu đỏ thay đổi tương ứng từ 650 nm đến 605 nm, 555nm và 503nm.

Kết quả kiểm tra độ bền cho thấy vải vẫn giữ nguyên màu sắc khi giặt hoặc giặt trong máy giặt. Khi vải biến tính PC phải chịu các hoạt động mạnh hơn, chẳng hạn như chà xát và xử lý siêu âm, cấu trúc vẫn còn nguyên vẹn. Với sự trợ giúp của mặt nạ, bạn có thể dễ dàng tạo ra các mẫu PC, cây cối, hoa và hươu trên vải.

Nghiên cứu có liên quan dựa trên "Lắp ráp chính xác các tinh thể quang tử keo có độ kết tinh cao bên trong sợi Polyester: Tổng hợp lớp phủ phun cho vải thoáng khí và bền với màu cấu trúc ép" đã được xuất bản trên tạp chí Vật liệu chức năng nâng cao.

(Nguồn: Biên giới trong khoa học polymer)
